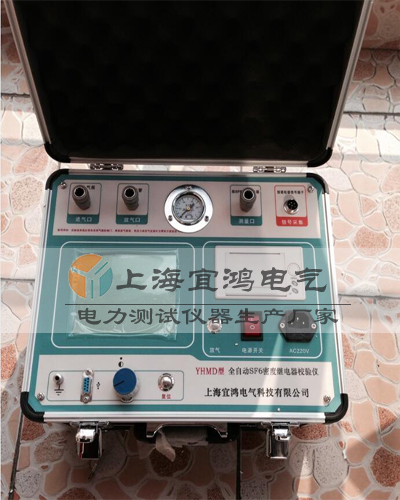

YHMD型SF6密度继电器校验仪是一种智能化的SF6气体密度继电器校验仪器。该校验仪采 用高精度压力传感器及高速率A/D转换器，结合32位高性能微处理器能对各种SF6气体密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力 值，自动完成任意环境温度对20℃时的标准压力换算，并具有打印、存储和Ｕ盘转存功能，同时自动识别测试过程中的故障。本产品携带方便，操作简单，测试精 度高、稳定性强、可靠性好，体现了仪器“智能型”的特点。

  YHMD型SF6密度继电器校验仪仪器主要功能是测量SF6气体密度继电器的报警值、闭锁值、报警回复值、闭锁回复值，测量过程可单闭锁测量和双闭锁测量，同时仪器有常温压力表校验和20度压力表校验的功能。

1.操作简单：所有测试过程由仪器自动完成，无需人工干预，避免繁琐的人 工气路调节操作。

2.测试方便：本产品为便携式仪器，配备多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。

3.高度智能化：校验过程无需恒温室，在任意有效温度范围内对SF6气体密 度继电器、压力表进行校验。运用压力与温度动态补偿算法，自动完成压力测量和20℃值转换，同时显示被测环境温度下的压力、20℃时环境温度下的压力、环 境温度，彻底解决了SF6气体密度继电器现场校验难的难题。

4.功能强大：SF6气体密度继电器校验时，同时测试一组报警信号、二组闭锁信号，并具有常温压力表校验和20度压力表校验功能。 5.安全环保：校验过程中使用氮气代替SF6，保证测试人员的安全，测试成本低，对环境无污染。

6.人机界面友好：大屏幕320*240点阵汉字图形界面，图形清晰美观，使用高性能旋转鼠标，操作便捷，自带高速微型热敏打印机，即时打印试验数据。

7.数据存储：仪器能存储50组试验结果，并具有掉电数据保存功能， 可随时查询和打印以前的试验结果

8.U盘转存：支持U盘转存试验数据，通过PC机进行读取，操作简便快捷。

9.PC机软件强大：PC机应用软件功能强大，操作简单，实现数据分析、保存、打印并生成完备测试报告，便于数据集中管理。

1.环境温度：-20℃～70℃

2.相对湿度：90%RH

3.工作电源：AC220V、50Hz

4.仪器功率：50W

5.仪器精度：0.2级

6.压力显示分辨率：0.001MPa

7.压力校验范围：0～1MPa

C°8.环境温度显示分辨率：0.1

9.校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁

10．主机尺寸：400×320×160(mm3)重量：6.2kg

    附件箱尺寸：400×370×200(mm3)重量：4.8kg

产品别称：

SF6密度继电器校验仪、SF6气体密度继电器校验仪、SF6密度继电器测试仪、密度继电器校验仪、SF6密度继电器，全自动密度继电器测试仪
