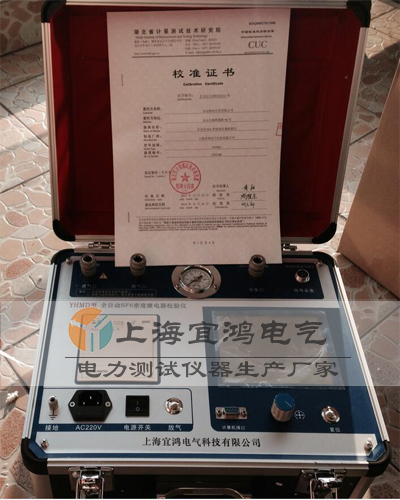

YHMD型全自动SF6密度继电器校验仪是一种智能化的SF₆密度继电器校验仪器。该校验仪采用高精度压力传感器及高速率A/D转换器，结合32位高性能微处理器能对各种SF₆密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力值，自动完成任意环境温度对20℃时的标准压力换算，并且可即时打印、存储测试数据以备查阅，同时自动识别测试过程中的故障。本产品携带方便，操作简单，测试精度高、稳定性强、可靠性好，体现了仪器“智能型”的特点。

  SF₆开关是电力系统广泛使用的高压电器，SF₆开关的可靠运行已成为供用电部门较关心的问题之一。SF₆气体密度继电器是用来监测运行中SF₆开关本体中SF₆气体密度变化的重要元件，其性能的好坏直接影响到SF₆开关的运行安全。现场运行的SF₆气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF₆密度继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定：各SF₆开关使用单位应定期对SF₆气体密度继电器进行校验。从实际运行情况看，对现场运行中的SF₆密度继电器、压力表进行定期校验也是非常必要的。

1) 密度继电器校验仪采用32位微处理器和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。

2) 配置了大屏幕中文液晶屏和旋转鼠标（一键飞梭）人机接口，操作简单、界面美观，所有参数及状态一目了然。

3) 自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF₆气体密度继电器现场校验难的问题。

4) 所有测试过程由仪器自动完成，不用人工干预，避免了繁琐的人工气路调节操作。

5) 汉字报表式打印测试结果，并对试验结果进行智能分析。

6) 能同时存储50组试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。

7) 校验过程中无需恒温室，可以在任意有效温度范围内对SF₆气体密度继电器、压力表进行校验。

8) 配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。

9) 校验过程中耗气量极少，不浪费SF₆气体，测试成本低，对环境无污染。

10）具有在线修改系统时钟的功能。

11）具有在线修改系统压力功能，可以现场修正。

12）核心元器件采用进口元件，性能可靠。

13）能同时测试一组报警信号、二组闭锁信号。

14）本产品为便携式工具，使用方便可靠，是SF₆密度继电器 校验的选择。

YHDYL全自动SF6密度继电器校验仪主要技术参数：
² 工作电压：AC220V、50Hz

² 仪器功率：50W

² 仪器精度：0.2级

² 压力显示分辨率：0.001MPa

² 压力校验范围：0～1MPa

² 环境温度显示分辨率：0.1°C

² 环境温度测量范围：-20℃～80℃

² 工作湿度：£90%RH

² 校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁

² 显示方式：320×240图形点阵单色液晶屏

² 操作方式：旋转鼠标（一键飞梭）输入

² 打印机型：高速微型打印机

² 打印方式：汉字报表式打印

² 存储容量：可同时存储50组试验结果

² 外形尺寸：主机 365×300×220(mm³)

            附件箱400×370×200(mm³)

² SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。

² 仪器重量：8kg

液晶显示说明

本仪器采用320×240高分辨率灰色背光液晶显示屏LCD，即使在强烈日光下也能清晰显示。参数设置及试验结果均显示在 LCD屏上。全汉字操作界面，图形清晰，美观，易于操作。

2、旋转鼠标使用说明

旋转鼠标的功能类似计算机上使用的鼠标， 它有三种操作： “左旋”，“右旋”，“点击选定”。通过鼠标的这三种操作可以实现移动光标、数据输入和操作选定等功能。

移动光标：通过左旋或右旋鼠标来移动光标，将光标移动到所要选择的选项上，“点击”旋钮即可选定此项。

数据输入：当需要修改或者输入数据时，将光标移动到需要修改数据的选项上，点击鼠标，即进入数据的修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作，点击鼠标确认该位的修改。旋转鼠标进入下一位的修改。逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时可通过旋转鼠标将光标移走。

3、仪器使用说明

   现场校验SF₆密度继电器时请按图1的方式使用仪器配置的配件的连接好气路与线路， 进气管连接仪器测量口与气瓶，出气管连接出气口，测量气管连接仪器的测量口与待检测的SF₆密度继电器的过度接头，六芯测试线连接仪器与接线柜上相应的测试点。

 根据测试目标，把配备的六芯测试线一头与仪器面板上的航插信号口相连接，带鳄鱼夹的那头根据测试信号分别与密度继电器的接线柜上的信号插座对接，不使用的鳄鱼夹需闲置，不要与其它鳄鱼夹接触。测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别。

 如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接如图2所示。
