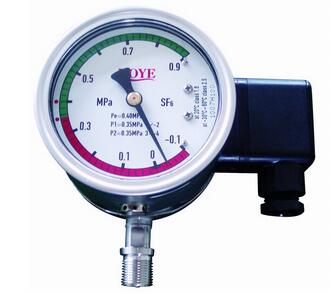

  YHEDM型高性能SF6气体密度继电器

浏览次数:

   详细介绍

  针对目前大量使用的磁助式电接点密度继电器的接点电气性能不好,接点容易氧化的问题;目前采用微动开关的密度继电器难以实现全量程(-0.1~0.9Mpa)显示问题;两种普遍存在的抗振性能不高问题,而进行攻关的产品。真正全面满足SF6电气设备(特别是SF6高压断路器)要求的SF6气体密度继电器。
应用:用于控制和监视密封容器中SF6气体的密度。应用在SF6高压断路器、中压开关、气体绝缘设备(GIS)、高压电缆、变压器和互感器上,且适合于户外恶劣的外界条件。针对SF6电气设备中出现的气体泄漏情况,及时发出报警信号、闭锁信号及过压报警信号,确保SF6电气设备的安全运行。

主要技术参数:
1. 密封性能:≤1×10-8mbar.l/s(氦气检验);
2. 触点容量:AC/DC  250V,1000VA/500W;(接点采用微动开关技术,保证接点接触可靠,保证其使用寿命);
3. 抗振性能:20m/s2;
4. 抗冲击性能:50g(压力在信号动作点+0.02 Mpa时);(采用宜鸿电气的抗振技术)
5. 精    度:1.0级(at 20℃);2.0级(at -40℃~+60℃);(宜鸿的高精度技术,全工作温度范围精度开启2.0级时代)
6. 压力显示范围: -0.1~0.9Mpa;
7. 工作环境:温度为-40℃~+60℃、相对温度≤95%RH;
8. 触点数量:二对或三对,常开常闭任意选择;
9  外壳防护等级:IP65。


特    点:
1. 无油化设计,另还加有避振垫, 其耐振动、耐冲击能力比其它的继电器更强;
2. 密封性能好,所有出厂的继电器都通过氦质谱仪严格的密封检验,漏率小于1×10-8mbar.l/s;
3  采用进口的、独特的触点装置(微动开关)设计,真正的高性能电接点;
4. 感温元件采用进口材料,且采用双温度补偿元件:既显示值采用显示温度补偿元件补偿,动作值(报警闭锁值)采用控制温度补偿元件补偿,实现高精度,使补偿性能稳定;
5. 控制、指示为一体;
6. 显示范围从-0.1Mpa开始, 可以显示真空值,为充补气提供方便,也更加符合人们的使用习惯;
7. 不锈钢全封闭外壳,防水防潮,外形美观;
8. 规格齐全,系列化,控制输出的压力值(报警、闭锁)可由用户指定;
9. 安装方式可以根据用户的要求而定。标准的安装方式为轴向, 如图所示。
10.备有各种接头,可适用于国外各种开关的配套及改造。

与传统的密度继电器相比,具有以下显著优点:
1. 继电器本身具有无油化抗振能力, 加上采用避振垫抗振设计,再加上宜鸿电气的抗振技术,其抗振性能格外出众;
2. 接点更加可靠,容量比传统方式提高了10倍以上;
3. 密封性能好,全部采用氦气检验,SF6气路漏率≤1×10-8mbar./s;
4. 独特的良好设计,温度补偿性能好,精度高;
5. 外壳为不锈钢哑光,大气美观;
6. 触点数量可以达到三对,更加安全可靠;
7. 应用在各种场合。
